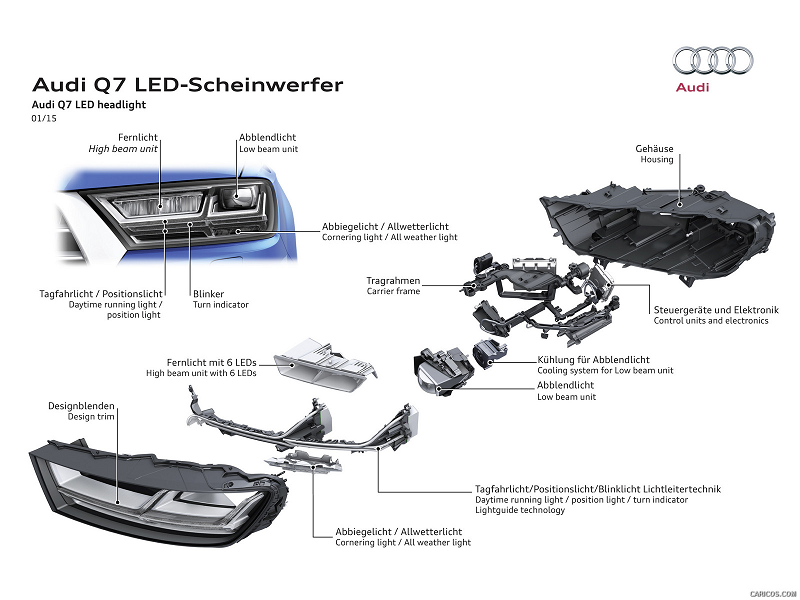

1. Cấu tạo đèn pha ô tô cao cấp

a. Nguồn sáng (Light Source)

• LED (Light Emitting Diode): Phổ biến trên các dòng xe hiện đại, tiết kiệm năng lượng, tuổi thọ cao.

• Matrix LED (Audi, Mercedes, BMW): Gồm nhiều LED riêng lẻ có thể bật/tắt độc lập để tránh làm chói xe đối diện.

• Laser Light (BMW, Audi): Cường độ sáng mạnh hơn LED, chiếu xa hơn (600m), tiết kiệm điện hơn.

• Xenon/HID (trên một số phiên bản cũ): Ánh sáng trắng xanh, cần chấn lưu để khởi động.

b. Hệ thống điều khiển (Control System)

• ECU đèn pha: Điều khiển cường độ, hướng chiếu sáng dựa trên tín hiệu từ cảm biến.

• Cảm biến & Camera:

  • Cảm biến góc lái, tốc độ, điều kiện đường.

  • Camera nhận diện xe đối diện, biển báo, chướng ngại vật (trên hệ thống Matrix LED).

c. Cơ cấu quang học (Optical System)

• Projector Lens: Tập trung ánh sáng thành chùm sắc nét.

• Reflector (Gương phản xạ): Phân bố ánh sáng đồng đều.

• Shutter (Cửa chắn): Điều chỉnh chùm sáng (gần/xa).

• Adaptive Beam: Tự động điều chỉnh góc chiếu khi vào cua (Audi Matrix, BMW Adaptive LED).

d. Hệ thống làm mát (Cooling System)

• Quạt hoặc tản nhiệt bằng nhôm để tránh quá nhiệt cho LED/Laser.

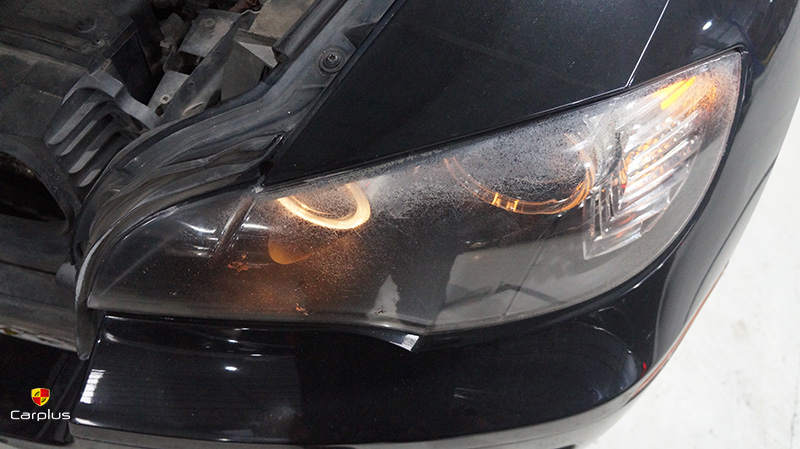

1. Đèn pha bị mờ, ố vàng hoặc bạc màu, ống dẫn sáng bị vàng chuyển màu

• Nguyên nhân:

  • Do tác động của tia UV, bụi bẩn, hóa chất rửa xe.

  • Với đèn Xenon/HID: Lớp phủ bóng đèn bị xuống cấp.

  • Do bóng đèn led bị cháy.

  • Do thời gian sử dụng dài dẫn đến cháy ống dẫn sáng.

• Khắc phục:

  • Đánh bóng lại mặt kính (nếu là nhựa polycarbonate).

  • Thay thế vỏ đèn nếu bị oxy hóa, rạn nứt bề mặt và cũ.

  • Thay thế bóng đèn led khi bị cháy.

  • Thay thế ống dẫn sáng đã bị cháy đầu dẫn đến bệnh vàng mắt.

2. Đèn pha nhấp nháy hoặc tắt/bật không ổn định

• Nguyên nhân:

  • Hỏng ballast (tăng phô) trên đèn Xenon/HID.

  • Lỗi mô-đun điều khiển đèn LED.

  • Chập mạch điện, hỏng relay hoặc dây điện.

• Khắc phục:

  • Kiểm tra lại hệ thống điện, thay thế ballast hoặc driver LED nếu cần.

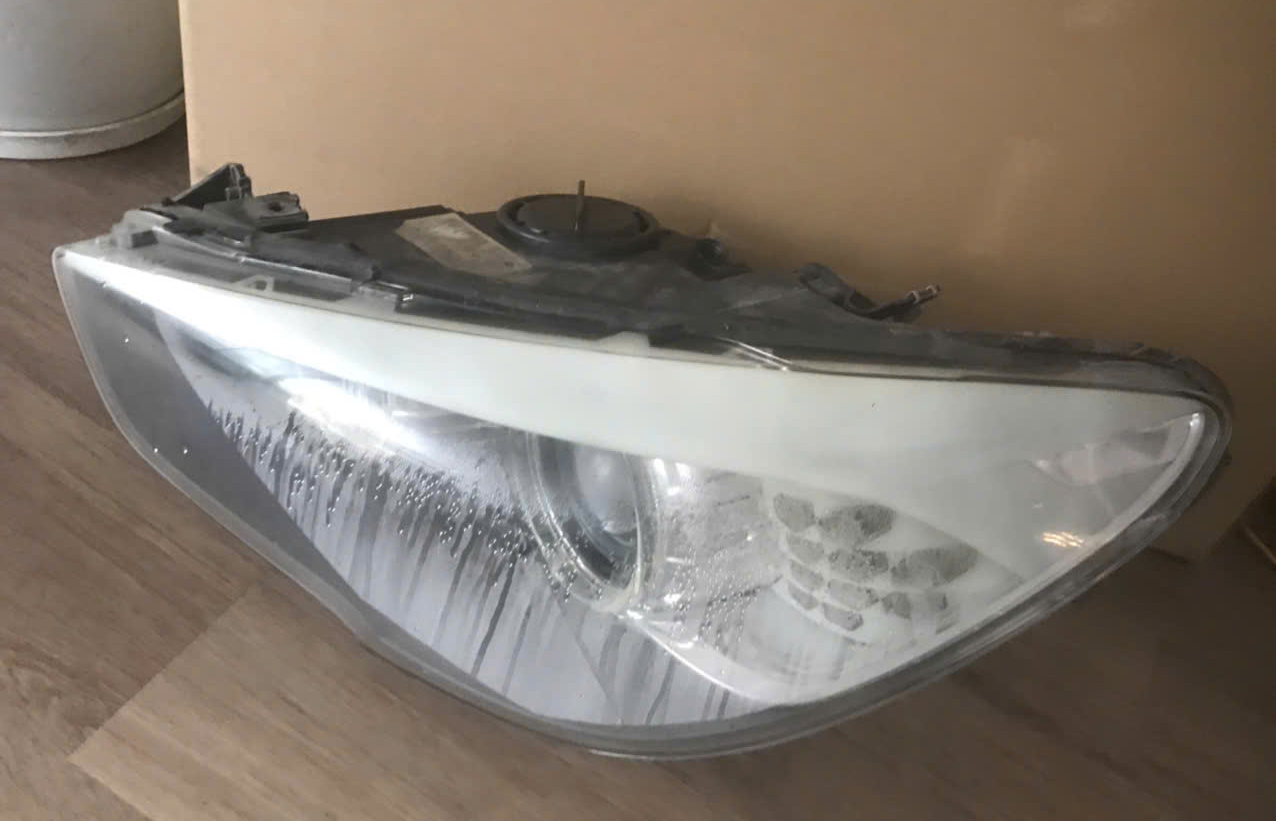

3. Đèn pha bị vào nước, hơi ẩm bên trong

• Nguyên nhân:

  • Rách gioăng cao su.

  • Nứt vỏ đèn do va chạm.

  • Thông khí bị tắc.

• Khắc phục:

  • Tháo đèn, sấy khô và kiểm tra độ kín.

  • Thay gioăng hoặc sealant mới.

4. Đèn pha báo lỗi trên màn hình điều khiển

• Thông báo phổ biến:

  • "Headlight malfunction" (BMW, Mercedes).

  • "Adaptive Headlight Fault" (Audi, Porsche).

  • "AFL System Error" (Land Rover).

• Nguyên nhân:

  • Hỏng động cơ chỉnh góc chiếu (adaptive headlight).

  • Cảm biến góc lái hoặc cảm biến độ cao bị lỗi.

  • Cháy chip LED hoặc mô-đun điều khiển.

• Khắc phục:

  • Đọc lỗi bằng máy chẩn đoán (ví dụ: ISTA cho BMW, Xentry cho Mercedes).

  • Thay thế cụm đèn hoặc linh kiện liên quan.

5. Đèn pha bị ngưng tự động chỉnh góc (Adaptive Headlight không hoạt động)

• Triệu chứng:

  • Đèn không xoay theo góc lái.

  • Đèn chiếu quá thấp hoặc quá cao.

• Nguyên nhân:

  • Hỏng động cơ servo bên trong đèn.

  • Lỗi cảm biến trục lái hoặc cảm biến gia tốc.

  • Mất cân bằng hệ thống treo (ảnh hưởng đến cảm biến độ cao).

• Khắc phục:

  • Calibrate lại hệ thống đèn pha bằng máy chẩn đoán.

  • Kiểm tra và thay thế cảm biến nếu cần.

6. Đèn LED hoặc Matrix LED bị chết một số đèn con

• Triệu chứng:

  • Một phần dải LED không sáng.

  • Đèn chiếu không đồng đều.

• Nguyên nhân:

  • Hỏng cụm LED do nhiệt độ cao.

  • Lỗi mạch điều khiển.

• Khắc phục:

  • Thay thế cụm LED hoặc cả mô-đun (thường phải thay nguyên cụm đèn).

7. Đèn Laser Light không hoạt động (trên BMW, Audi)

• Triệu chứng:

  • Thông báo "Laser Light malfunction".

  • Tầm chiếu xa bị giảm.

• Nguyên nhân:

  • Hỏng mô-đun laser.

  • Lỗi hệ thống an toàn (tự tắt khi phát hiện sự cố).

• Khắc phục:

  • Cần kiểm tra bằng máy chẩn đoán chuyên dụng.
